Методика Автоматы - Проводим периодические внеочередные приемосдаточные испытания

1.1. Настоящая методика составлена на основании ГОСТ Р 8.563-96 "Методики выпол­нения измерений" и предназначена для применения при испытаниях максимальных расцепителей автоматических выключателей переменного тока в электрических се­тях напряжением до 1000 В персоналом электротехнических лабораторий.

2.1. Для выполнения измерений используются приборы, занесенные в реестр Госстандарта, исправные и своевременно поверенные (один раз в 12 месяцев) пред­приятиями (организациями), аккредитованными на этот вид работ.

2.2. Для проведения испытаний используется комплект малогабаритный с регулятором РТ-2048 М.

2.3. Технические характеристики комплекта:

2.3.1. Комплект выпускается в 2-х вариантах для токовых диапазонов: 1 вариант - от 10 до 1000 А 2 вариант - от 20 до 2000 А.

           В состав комплекта входят:

- силовой блок НТИ-1 (НТИ-2), включающий нагрузочный и измерительный трансформаторы,

- пульт управления РТ-2048 М (встроенный в чемодан-дипломат).

2.3.2. Комплект обеспечивает два режима работы:

- кратковременный (импульсный) с диапазоном установки длительности протекания тока - 0,02-1,6 с;

- длительный.

2.3.3. Максимальное значение силы испытательного тока (действующее зна­чение) в импульсном режиме (при ПВ=2%) для прогрузки максимальных расцепи­телей мгновенного действия и полупроводниковых расцепителей:

- для 1 варианта - 1000 А

- для 2 варианта - 2000 А

2.3.4. Значение силы тока, потребляемого из сети в импульсном режиме при максимальном испытательном токе составляет, не более для 1 варианта - 20 А, для 2 варианта - 40 А

2.3.5. Максимальное значение силы испытательного тока в длительном режиме, не более для 1 варианта - 150 А, для 2 варианта - 300 А

2.3.6. Минимальное значение силы испытательного тока для 1 варианта-10 А, для 2 варианта-20 А

2.3.7. Значение силы испытательного тока при длительности его протекания не более 40 сек. и ПВ=50% для прогрузки максимальных расцепителей с обратнозависимой выдержкой времени и полупроводниковых расцепителей в режиме перегрузки, не более для 1 варианта -500 А для 2 варианта - 1000 А

2.3.8. Диапазон измерения испытательного тока для 1 варианта -10-1000 А             ; для 2 варианта - 20-2000 А

2.3.9. Приведенная погрешность измерения испытательного тока цифровым индикатором, не более 5%.

2.3.10. Потребляемая от сети мощность:

- при работе в длительном режиме, не более для 1 варианта -0,6 кВА для 2 варианта - 1,2 кВА

- при работе в режиме при 00-50%, не более для 1 варианта - 2 кВА для 2 варианта - 4 кВА

- при работе в кратковременном режиме при 00=2%, не более для 1 варианта -4 кВА для 2 варианта - 8 кВА

2.3.11. Напряжение питающей сети-220 (380)В, 50 Гц.

2.3.12. Сопротивление изоляции силового блока НТИ-1, не менее 20 Мом.

3.1. Комплект используется в закрытых помещениях и на открытых площадках при температуре воздуха от - 10°С дО +300С, относительной влажности до 80 % при температуре +250С и отсутствии в среде взрывоопасных газов, пыли и их смесей.

4.1. Изучить настоящую методику.

4.2. Подключить испытуемый автоматический выключатель (далее в тексте АВ) к клеммам 1-3 нагрузочного трансформатора (при испытаниях током от l0A до 1000А (от 20А до 2000А).

4.3. При подключении соединительного кабеля к блоку управления обязательно закрепить разъем фиксирующими винтами.

4.4. Установить переключатель «ПП», «ЭМ,Т» в зависимости от вида прове­ряемого расцепителя в одно из двух положений: «ЭМ, Т» (максимальные расцепи­тели: мгновенного действия и с обратнозависимой выдержкой времени) или «ПП» (полупроводниковый).

4.5. Установить переключатель ДЛИТЕЛЬНОСТЬ (установка времени протекания тока) в положение 0,02с.

4.6. Установить переключатель ТОК/СЕК (просмотр показаний значения тока и секундомера) в положение ТОК.

4.7. Установить переключатель СБРОС (сброс уставки тока до минимального значения) в положение СБРОС.

4.8. Установить переключатель «-/+» (увеличение или уменьшение тока при установке необходимого значения) в положение «+».

4.9. Установить переключатель НАБОР((увеличение или уменьшение тока) в положение НАБОР.

4.10. Соединить концы встроенного секундомера со свободными контактаl'v.flИ проверяемого АВ, если требуется более точное измерение времени отключения АВ. Запрещается подключать концы секундомера к проверяемым контактам во избежание выхода из строя пульта управления (ПУ).

Если не требуется большая точность измерения времени отключения или АВ однофазный, то концы встроенного секундомера соединяются между собой.

В обоих случаях при срабатывании АВ на индикаторе ПУ отображается только время срабатывания расцепителя.

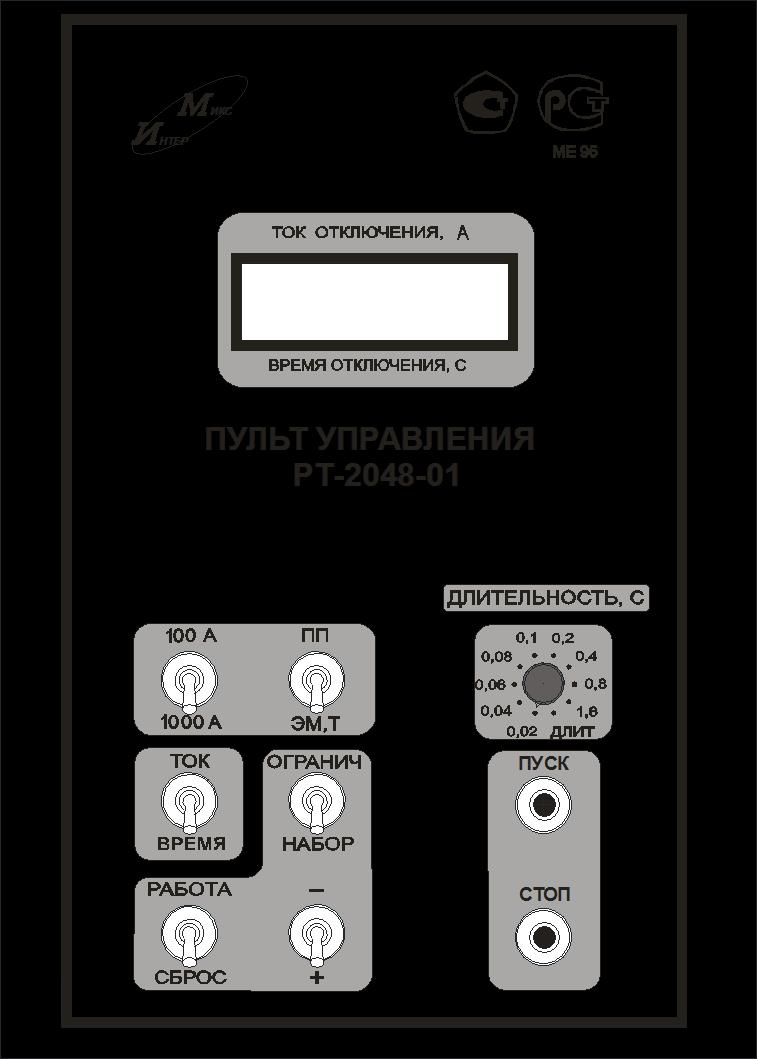

Внешний вид лицевой панели ПУ РТ-2048-01

5.1. Измерения производить в соответствии с паспортом на прибор.

5.2. Схема испытания расцепителей АВ с применением комплекта током от 10А до 1 ОООА (от 20А до 2000А) показана на рис.2

5.3. Подключить схему к питающему напряжению 220 В.

5.4. Если не удается достичь необходимого значения тока, то подать на комплект напряжение 380В.

5.5. Начинать набор тока переключателем пределов измерения рекомендуется на пределе 100A (200А) независимо от конечного желаемого значения тока.

5.6. Включить испытуемый АВ.

5.7. Нажать кнопку ПУСК и следить за величиной испытательного тока по показанию цифрового индикатора.

5.8. Переключатель СБРОС перевести в положение РАБОТА и, нажимая кнопку ПУСК, следить за увеличением тока.

5.9. При достижении необходимого значения тока перевести переключатель НАБОР в положение ОГРАНИЧЕНИЕ

Существует три режима индикации:

- ровное свечение индикаторов указывает на нормальное измерение,

- мигающий свет индикаторов требует перехода на больший предел,

- отсутствие индикации указывает на необходимость уменьшения тока.

6.l. Результаты измерений должны быть занесены в соответствующий протокол измерений.

6.2. Исправления и дополнения в тексте протокола после его выпуска не допускаются

6.3. В протоколе не допускается помещать рекомендации и советы по устранению недостатков или совершенствованию испытанных объектов.

7.1. К проведению измерений допускаются лица из числа электротехнического персонала, прошедшие в установленном порядке специальную подготовку и проверку знаний соответствующих Норм и Правил, изучившие техническое описание и инструкцию по эксплуатации (9). При проведении испытаний бригада должна включать не менее двух человек:

- производитель работ с группой по электробезопасности не ниже IV,

- член бригады с группой по электробезопасности не ниже III.

8.1. Работа должна быть организована в соответствии с Межотраслевыми правилами по охране при эксплуатации электроустановок и другими нормативно – техническими документами.

8.2. Перед выполнением испытаний необходимо соединить клемму НТИ 1 (НТИ-2) с контуром заземления голым медным проводом сечением не менее 1 мм².

8.3. Подключение пульта управления (ПУ) к сети должно производиться через, внешний автоматический выключатель на ток 16А (25А) с расцепителем в зоне короткого замыкания на ток 160А.

8.4. Конструкция пульта управления (ПУ) обеспечивает безопасность обслужи­вающего персонала. Все элементы электрической схемы (ПУ) заключены в кожух, предотвращающий возможность прикосновения к частям, находящимся под напряжением.

8.5. ВНИМАНИЕ! При перемещении комплекта из условий с отрицательными температурами в рабочие условия с положительными температурами необходимо выдержать комплект при положительной температуре не менее 2 часов.

9.      Комплект малогабаритный для испытания автоматических выключателей переменного тока с регулятором РТ -2048 М. Руководство по эксплуатации.
